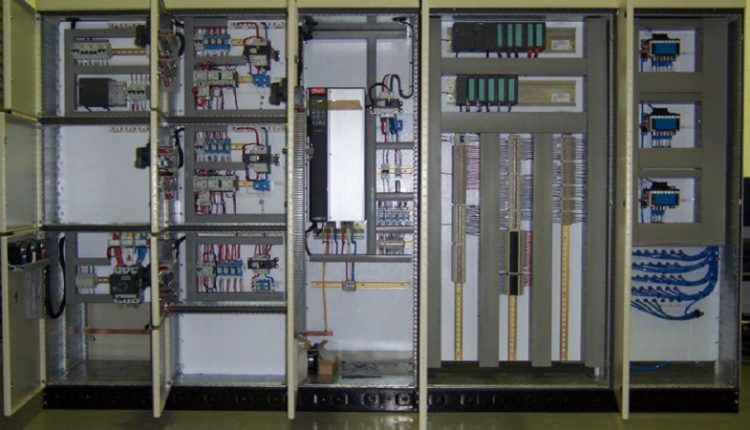

انواع تابلوی برق

با پیشرفت تکنولوژی تابلو های برق صنعتی به، جز اصلی صنعت و ساختمان تبدیل شده اند. امروزه برای ساخت این تابلو ها از PLC و Inverter استفاده می کنند.

تابلو برق عبارت است از:

محفظه ای معمولا بسته که تجهیزات الکترونیکی، اتوماسیون یا برق صنعتی می تواند در آن نصب شود.

وظایف انواع تابلوها عبارتند از :

•کنترل دستی یا اتوماتیک یک فرآیند صنعتی

•توزیع برق بین تجهیزات

•اصلاح ضریب توان

عملکرد این تابلوها چیست؟

1. تابلوهایی که برای کنترل یک پروسه صنعتی استفاده می شوند که معمولا شامل PLC ها نیز هستند.

2. تابلوهایی که فقط جهت کنترل موتورهای AC یا DC استفاده می شوند که معمولا شامل درایوها،مدارهای فرمان کنتاکتوری، SOFT STRATER ها یا مدارهای راه اندازی موتور به صورت ستاره مثلث نیز می شوند.

3. تابلوهای توزیع که جهت توزیع برق و در واقع توزیع جریان بین تجهیزات مختلف صنعتی استفاده می شوند.

4. تابلوهای اصلاح ضریب قدرت که به تابلوهای بانک خازنی معروف هستند. البته ممکن است چند مورد از موارد بالا در یک مجموعه تابلو کنار هم قرار بگیرند.

این تابلوها کجا نصب می شوند؟

1- تابلوهای داخلی (indoor): این تابلوها در فضای بسته مثل داخل کارگاه یا ساختمان مسکونی نصب می شوند.

2- تابلوهای خارجی (outdoor): که در فضای باز نصب می شود.

شکل ظاهری این تابلو ها چگونه است ؟

1- تابلوهای Metal Enclosed: به صورت محفظه تمام بسته هستند که تجهیزات در آن نصب می شوند و به دونوع زیر تقسیم می شود:

metal clad (a: در این تابلو محفظه های مختلف کلید،باس بار،سر کابل و LV از هم جدا شده اند.

Compartment Type (b: در این نوع تابلو ها محفظه های مختلف از هم جدا نیستند.

2- تابلوهای کشویی:

سرویس راحت تر این تابلو ها و ایمنی بالاتر آنها باعث شده در صنعت برق به صورت گسترده مورد استفاده قرار بگیرند. این تابلو ها معمولا به دو صورت MCC (تابلوی کنترل موتور) و تابلوی مرکز قدرت که تغذیه کننده تابلوی های MCC هستند ساخته می شوند.

لوازم و تجهیزات الکتریکی تابلو های برق شامل:

1- فیوز

2- کلید اتوماتیک

MCCB 3- کنتاکتور

4- بیمتال یا رله حرارتی

5- کلید حافظ موتور

MPCB 6- کلید محافظ جان

RCCB 7- کلید هوایی

ACB 8- ترموستات

9- ساعت فرمان

10- تایمر

11- رله کنترل بار ( اضافه جریان)

12- رله کنترل فاز

13- تجهیزات اندازه گیری

14- برد کنترل

انواع تابلو ها از لحاظ سطح ولتاژ :

تابلو ها از لحاظ سطح ولتاژ به دو دسته تقسیم می شوند:

تابلوهای فشار ضعیف(LV) تا 71000

تابلوهای فشار متوسط (MV) از 71000 تا 736000

تابلوهای فشار ضعیف :

تابلوهای فشار ضعیف در سطح ولتاژ کمتر از 1000V قرار دارند.

مطابق IEC60439-1 تابلوی فشار ضعیف ترکیبی است از یک یا چند وسیله قطع و وصل (Switching Device)فشار ضعیف همراه با تجهیزات کنترلی، اندازه گیری، نشانگر، حفاظتی، تنظیم کننده و … مربوط به خود که نحوی کامل نصب و سوار شده و کلیه Interconnection ها و اتصالات الکتریکی و مکانیکی داخلی و قطعات ساختمانی را شامل گردد.

ولتاژ نامی تابلوهای فشار ضعیف معمولأ تا 690V و ولتاژ سرویس تا 400V می باشند.

تابلوهای فشار ضعیف معمولأ در دو نوع زیر ساخته می شوند :

تابلوی ایستاده (Fix) ثابت

تابلوی ایستاده (Withdraw able) کشویی

تابلوهای فشار متوسط :

تابلوهای فشار متوسط در سطح ولتاژ بین 1000V تا 36000V قرار دارند. اجزای اصلی یک تابلو فشار متوسط شامل بدنه، کلید (دژنکتور) و یا کنتاکتور فشار متوسط، رله، باسبار، ترانفورماتور ولتاژ و جریان، لوازم اندازه گیری و تجهیزات کنترلی می باشد.

تابلوهای فشار متوسط به دو دسته کلی تقسیم می شوند:

تابلوهای فشار متوسط ثابت(Fix)

تابلوهای فشار متوسط کشویی (Withdraw able)
